净化控制器的组合逻辑设计步骤
2023-7-10
来源:未知
点击数:  10496        作者:未知
  • 净化控制器的组合逻辑控制器由时序电路、指令译码电路和组合逻辑电路三部分组成。通过指令译码器确定当前执行的指令，结合时序电路产生的节拍，共同作为组合逻辑电路的输人结果输出相应的控制信号。

    净化控制器的组合逻辑控制器是由复杂组合逻辑门电路和触发器构成，执行速度快，因此在计算机结构比如RISC中得到广泛应用。

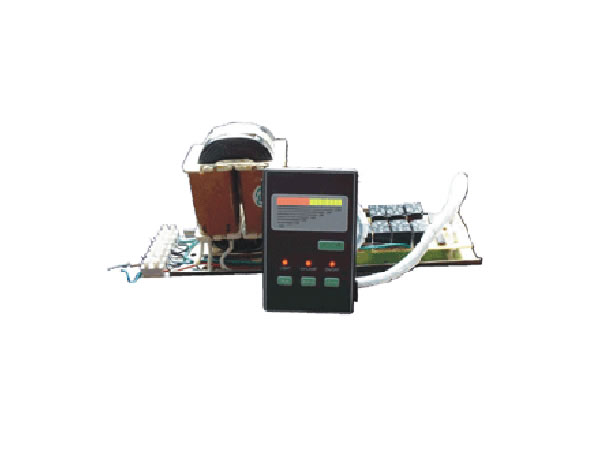

    净化控制器

    净化控制器的设计步骤：
    1、设计机器的指令系统：规定指令的种类、指令的条数以及每一条指令的格式和功能；
    2、初步的总体设计：如寄存器设置、总线安排、运算器设计、部件间的连接关系等；
    3、绘制指令流程图：标出每一条指令在什么时间、什么部件进行何种操作；
    4、编排操作时间表：即根据指令流程图分解各操作为微操作，按时间段列出机器应进行的微操作；
    5、列出微操作信号表达式，化简，电路实现。
